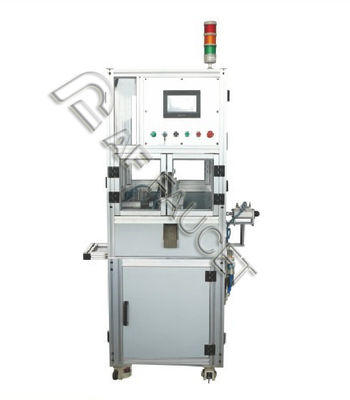

RTAF-CA009-HFHR-सिरेमिक नल कारतूस हैंडल रोटर स्वचालित रूप से इकट्ठा मशीन

परिचय

यह विशेष रूप से डिज़ाइन की गई मशीन आधार, हैंडल और पिन को इकट्ठा कर सकती है। स्वचालित रूप से लेवलिंग और शेपिंग, फीडिंग, असेंबली, अनलोडिंग आदि। संचालन और नियंत्रण के लिए स्थिर और आसान एचएमआई कार्यक्रम।

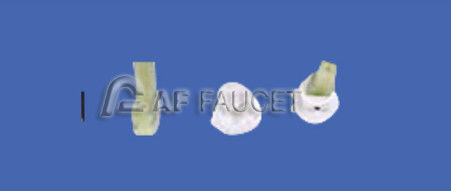

1यह असेंबली लाइन φ25, φ35, और φ40 मिमी सिरेमिक कारतूस के आधार, हैंडल और पिन असेंबली के लिए उपयुक्त है।

2स्थिर चल रहा है, 20 घंटे तक बिना रुके काम करता है।

3चक्र का समयः 2.5 सेकंड/इकाई 10000 सेट/8 घंटे

4यह असेंबली लाइन पर्यावरण के अनुकूल, हरित तकनीक है।

इकट्ठा करने की प्रक्रियाएँ

1# आधार इकट्ठा करें

2# हैंडल इकट्ठा करें

3# रिक्तियां

4# पिन इकट्ठा करें

5# पहचान

6# योग्य उत्पादों का अनलोडिंग स्टेशन

7# रिक्त पद

8# अयोग्य उत्पादों का अनलोडिंग स्टेशन

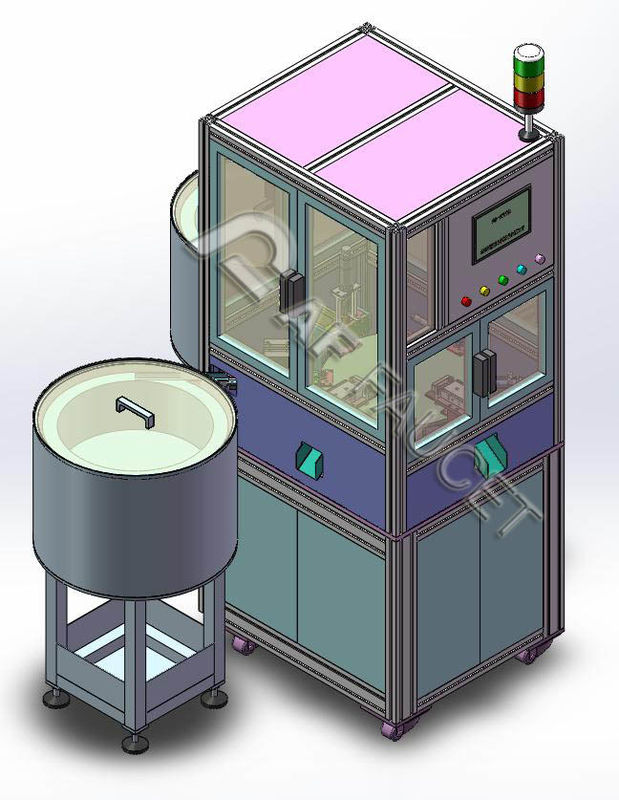

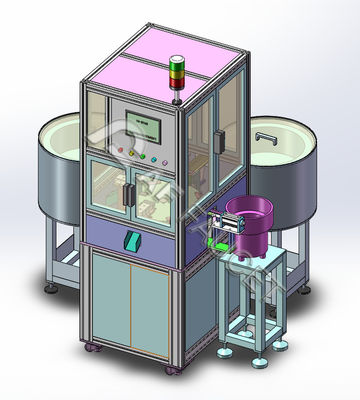

प्रमुख मॉड्यूल

1. लेवलिंग एंड शेपिंग सिस्टम: इसमें एक स्टोरेज प्लेट, बेस, कंट्रोलर आदि शामिल हैं। सभी 3 भागों को स्वतंत्र रूप से खिला प्लेटों द्वारा अलग से इंगित स्थान पर ले जाया जाता है।

2 फ़ीडिंग सिस्टमः सिलेंडर, यांत्रिक संरचनाएं आदि। फ़ीडिंग तंत्र भागों को एक-एक करके तीखी स्थिति में ले जाता है और विधानसभा के लिए तैयार हो जाता है।

3ट्रांसफर सिस्टम: इसमें एक मोटर, नियंत्रक, वर्कपीस फिक्स्चर, फोटोइलेक्ट्रिक पोजिशनिंग और अन्य मैकेनिकल पार्ट्स होते हैं।लेवलिंग और शेपिंग प्रणाली ने सभी उत्पादों को समूहों में रखा और उन्हें इकट्ठा करने के लिए पोजिशनिंग क्षेत्रों में फ़ीडिंग सिस्टम द्वारा परिवहन किया.

4ऑपरेशन और नियंत्रण प्रणालीः पीएलसी + टच स्क्रीन

कार्य वातावरण

कार्य वातावरण का तापमानः 0 ≤ 45 °C;

आर्द्रताः 20 ≤ 90% आरएच;

बिजली की आपूर्तिः एकल-चरण 220VAC, 50Hz, 2KVA

संपीड़ित हवाः 2 किलोग्राम/सेमी, सहिष्णुताः ± 10%;

स्थापना क्षेत्रः 1400mmX1400mmX1900mm

कोई मजबूत चुंबकीय क्षेत्र, और कार्यशाला में कोई हानिकारक गैस

हम ग्राहक के उत्पादों, उत्पादन थ्रूपुट और कार्यशाला के लेआउट योजना के अनुसार अनुकूलित लाइनें प्रदान करते हैं, मुफ्त परामर्श के लिए हमसे संपर्क करें। टर्नकी सेवा उपलब्ध है।
