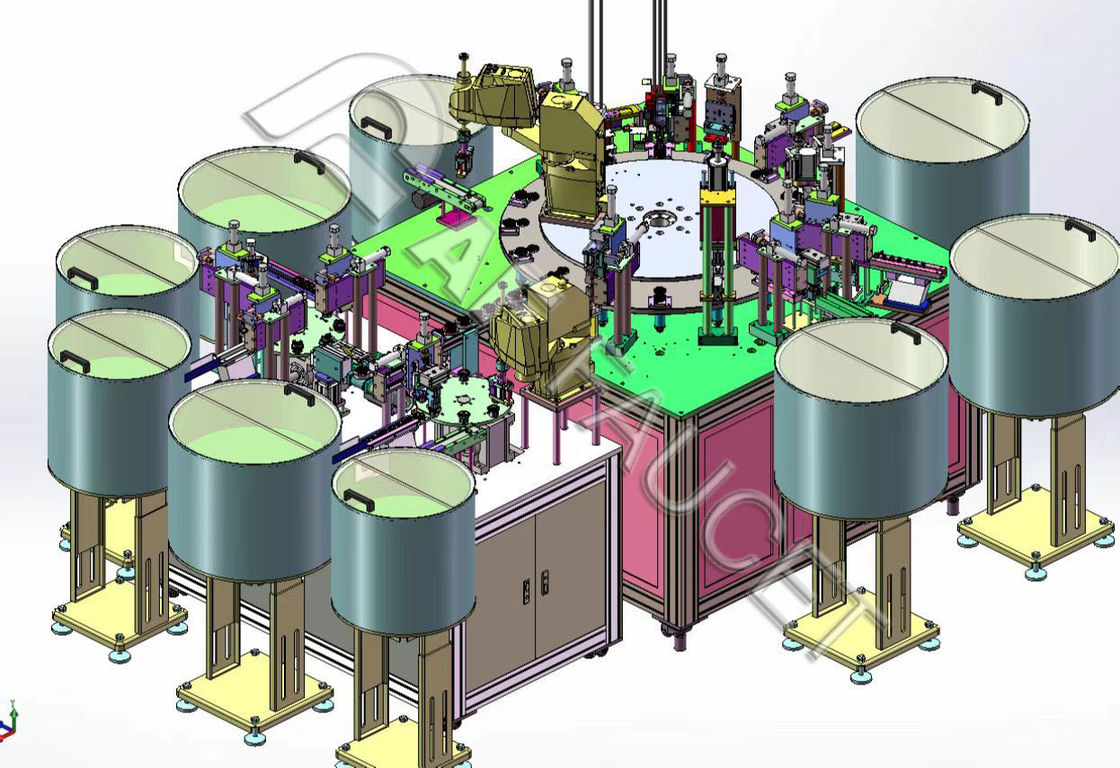

RTAF-CA004-F फ्लैट फुट नल कारतूस स्वचालित रूप से इकट्ठा कार्यस्थल

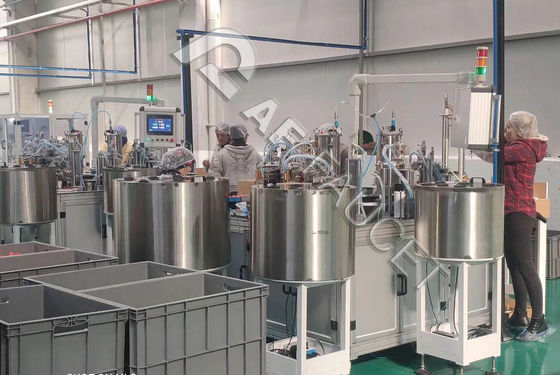

यह एक पूर्ण स्वचालित असेंबली लाइन के लिए एक वास्तविक कार्यस्थल है, जिसमें फ्लैट-फुट कोर वाल्व आंतरिक और बाहरी ओ-सीलिंग रिंग शामिल हैं।
पूरी प्रक्रिया केवल एक कर्मचारी द्वारा संचालित की जाती है।

उत्पादकताः 500~900 यूनिट/घंटा

कार्य शक्तिः 220VAC, 2.5KW, अधिकतम हवा की खपतः 0.12L/hr

मुख्य इलेक्ट्रॉनिक घटक

रोबोटः जापानी एप्सन एससीएआरए ((4 धुरी) रोबोट और कैमरा

FESTO वायवीय घटक या SMC ब्रांड।

नियंत्रण प्रणालीः ओमरोन पीएलसी + 10 "टच स्क्रीन

सेंसर: KEYECNE या जर्मन SICK या जापान OMRON

डिवाइडरः उच्च परिशुद्धता मॉडल

प्रोफाइलः शंघाई मेइके ब्रांड

तेल पंपः चीन का ब्रांड

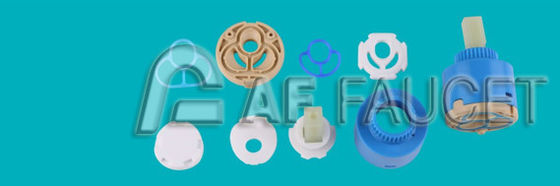

इकट्ठा करने की प्रक्रियाएंः

1# सिरेमिक डिस्क (ऊपर)

2# डीआईसी की स्थिति

3# ड्राइविंग प्लेट लोड करना

4# ड्राइविंग प्लेट को फिक्स करना

5# सिरेमिक डिस्क पर तेल

6# रोटर लोड करना

7# शेल लोड करना

8# शरीर के खोल को फिक्स करना

9# मैकेनिकल असेंबली संचालन

10# तैयार उत्पाद का अनलोडिंग

11# ऊँचा पैर का आधार

12# बिग ओ रिंग

13# फ्लैट फुट बेस

14# आंतरिक सीलिंग रिंग

15# निरीक्षण

16# सिरेमिक डिस्क (आधार/नीचे)

कार्य वातावरण

कार्य वातावरण का तापमानः 0 ≤ 45 °C;

आर्द्रताः 20 ≤ 90% आरएच;

बिजली की आपूर्तिः एकल-चरण 220VAC, 50Hz, 6KVA

संपीड़ित हवाः 3kgf/cm, सहिष्णुताः ±10%;
अधिकतम खपतः 0.12L/घंटा

स्थापना क्षेत्रः 3500mmX3500mmX1900mm

कोई मजबूत चुंबकीय क्षेत्र, और कार्यशाला में कोई हानिकारक गैस

हम ग्राहक के उत्पादों, उत्पादन थ्रूपुट और कार्यशाला के लेआउट योजना के अनुसार अनुकूलित लाइनें प्रदान करते हैं, मुफ्त परामर्श के लिए हमसे संपर्क करें। टर्नकी सेवा उपलब्ध है।
