उत्पाद विवरण:
|
| आयाम: | 1 या 2 | आवृत्ति: | 50 हर्ट्ज |
|---|---|---|---|
| नाम: | स्वचालित निम्न दबाव डाई कास्टिंग मशीन | मॉडल: | रोटरी मूविंग |
| आवेदन: | पीतल मिश्र धातु और जिंक मिश्र धातु उत्पादों की उच्च गुणवत्ता के लिए डाई कास्टिंग, विशेष रूप से नल, व | Max. अधिकतम. Die मरना: | 2 |
| पॉलिशिंग व्हील की मोटाई: | 25 मिमी | शक्ति: | 500W |
| बिजली स्रोत: | विद्युत | गति: | 3000 आरपीएम |
| वोल्टेज: | 220 वोल्ट | वजन: | 20 किलो |
| प्रमुखता देना: | 150 मिमी रोबोट पॉलिशिंग मशीन,हार्डवेयर के लिए रोबोट पॉलिशिंग मशीन,150 मिमी औद्योगिक धातु चमकाने की मशीन |
||
उत्पाद का वर्णन

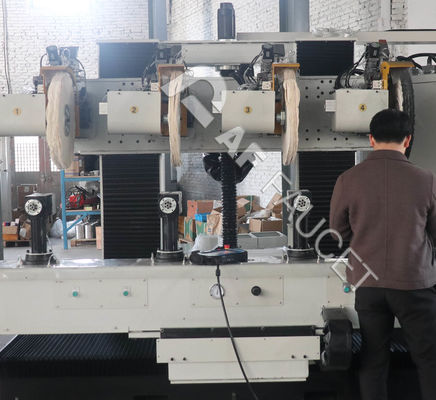

| 1विशेषताएं:मुख्य विद्युत नियंत्रण प्रणाली 6-अक्ष सर्वो सीएनसी प्रणाली नियंत्रण (मुख्य नियंत्रण स्क्रीन कैप्चर पोजिशनिंग, समन्वय डिजिटल सेटिंग, गति डिजिटल सेटिंग,यात्रा सुरक्षा पर सॉफ्टवेयर, प्रोग्राम फंक्शन मॉड्यूलेशन, सरल बेवकूफ शैली प्रोग्रामिंग, आदि) यांत्रिक संरचना में, सर्वो मोटर का उपयोग पॉलिशिंग यूनिट के सिर और वर्कपीस (यू, वी,W अक्षीय दिशा) और सर्वो मोटर स्लाइड टेबल को चलाता है (X, Y, Z अक्षीय) । मशीन में 2 पॉलिशिंग यूनिट के सिर हैं, जो एक चक्र समय में 2 कार्य टुकड़े पॉलिश कर सकते हैं; उत्पादन आउटपुट 4PCS / 30 ~ 50 सेकंड तक (उत्पाद और प्रक्रिया के आधार पर); यह जटिल आकार हैंडल उत्पादों, पाइप उत्पादों और अन्य नियमित आकार के उत्पादों के लिए उपयुक्त है। 2. कुल शक्ति 16.25KW है, जिसमें शामिल हैंः 5.5KW पावर मोटर के साथ 2 पॉलिशिंग यूनिट सिर,एक्सवाईजेडवीडब्ल्यू अक्ष मुआवजा मोटर 0.75 किलोवाट, यू अक्ष क्षतिपूर्ति मोटर 1.5 किलोवाट. |
|||
| II:मुख्य तकनीकी मापदंड | |||
| # | पद | पैरामीटर | टिप्पणियाँ |
| 1 | आकार | 3000×3160×2772 ((L×W×H) | |
| 2 | शक्ति | 16.25 किलोवाट | |
| 3 | नामित वोल्टेज | 380V 50Hz | |
| 4 | मैक्स. पॉलिशिंग मॉप व्यास | 600 मिमी | |
| 5 | मि. पॉलिशिंग मोप व्यास | 400 मिमी | |
| 6 | एक्स अक्ष यात्रा | 1100 | |
| 7 | Y अक्ष यात्रा | 900 | |
| 8 | Z अक्ष यात्रा | 700 | |
| 9 | यू एक्सिस यात्रा | ±60° | |
| 10 | V अक्ष यात्रा | ± 360° | |
| 11 | ऑपरेटिंग वोल्टेज | 380V | |
| तालिका का आकार (LxW) | 2740*375 मिमी | ||
| जमीन से ऊंचाई (बिना फिक्स्चर के) | 880 मिमी | ||
| जिग घूर्णन गति | 20आरपीएम | ||
| स्टेशन का आकार/कार्य दिवस (अधिकतम) | 350 मिमी | ||
| स्टेशन घूर्णन गति मोटर | 1500 रपीएम | ||
| III | बुनियादी उपकरण | ||
| # | पद | ब्रांड | टिप्पणी |
| 1 | गति नियंत्रण प्रणाली | PROMAX इटली | |
| 2 | सर्वो मोटर | PROMAX इटली | |
| 3 | परिवर्तनीय आवृत्ति मुआवजा प्रणाली+नियंत्रण कार्ड | AELTA | |
| 4 | कपड़ा पहिया मोटर धुरी | सिमेंस | |
| 5 | मुख्य निम्न वोल्टेज विद्युत | श्नाइडर | |
| 6 | रैखिक गाइड रेल और पेंच | HIWIN | |
| 7 | घटाव बॉक्स | रोसी इटली | |
| 8 | असर | एनएसके | |
| 9 | फिटिंग का स्टीयरिंग गियर | ताइवान | |
| 10 | घटकों को क्लैंप करना | पेनुमैटिक | |
| 11 | तालिका का प्रकार | गतिशील - स्क्रू रॉड/बॉल स्क्रू द्वारा चलती मेज। सर्वो मोटर द्वारा संचालित | |
| IV: दस्तावेज | |||
| सीएन/ईएन में दस्तावेज, जिसमें शामिल हैंः - उपयोगकर्ता पुस्तिका - प्रेरण भट्ठी उपयोगकर्ता पुस्तिका - विधानसभा के निर्देश - कमीशन निर्देश - स्पेयर पार्ट्स और पहनने वाले पार्ट्स की सूची - विद्युत चित्र - संयंत्र के सभी भागों के रखरखाव मैनुअल और तकनीकी विवरण सभी दस्तावेज 1 पेपर और 1 डिजिटल रूप में वितरित किए जाएंगे। |
|||
व्यक्ति से संपर्क करें: ZHANG
दूरभाष: 13022188487
